| 鋼 | 不銹鋼 | 鑄鐵 | 有色金屬 | 高溫合金 |
| ◎ | ○ | ◎ | ◎ |

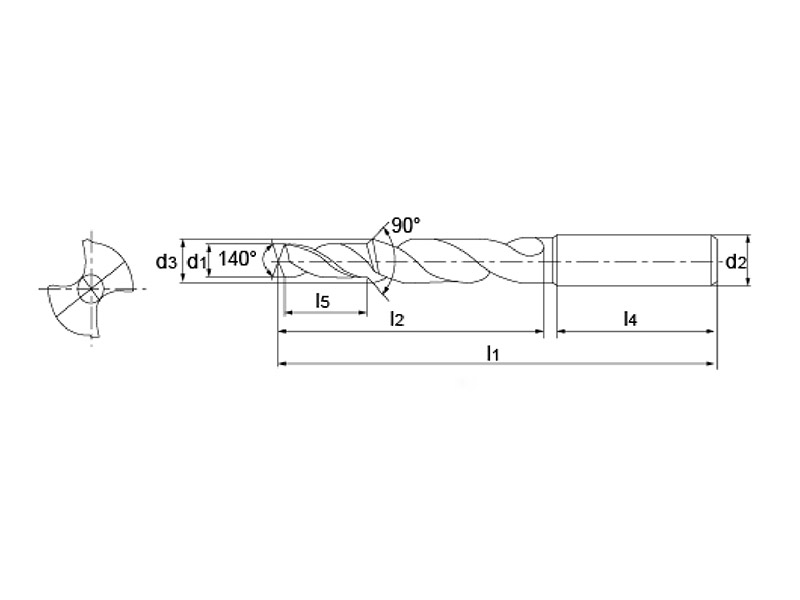

| 產(chǎn)品編碼 ltem code | 螺紋尺寸 M公制 | 刃徑 d1（h7） | 柄徑 d2（h6） | 階梯直徑 d3 | 總長 l1 | 槽長 l2 | 柄長 l4 | 刃長 l5 |
| DG-DSA03-M4 | M4 | 3.30 | 6.00 | 4.50 | 66 | 28 | 36.0 | 11.4 |
| DG-DSA03-M5 | M5 | 4.20 | 6.00 | 6.00 | 66 | 28 | 36.0 | 13.6 |
| DG-DSA03-M6 | M6 | 5.00 | 8.00 | 7.00 | 79 | 41 | 36.0 | 16.5 |
| DG-DSA03-M8 | M8 | 6.80 | 10.00 | 9.50 | 89 | 47 | 40.0 | 21.0 |
| DG-DSA03-M10 | M10 | 8.50 | 12.00 | 12.00 | 102 | 55 | 45.0 | 25.5 |
| DG-DSA03-M12 | M12 | 10.25 | 14.00 | 14.00 | 107 | 60 | 45.0 | 30.0 |
| DG-DSA03-M14 | M14 | 12.00 | 16.00 | 16.00 | 115 | 65 | 48.0 | 34.5 |
| DG-DSA03-M16 | M16 | 14.00 | 18.00 | 18.00 | 123 | 73 | 48.0 | 38.5 |
| DG-DSA03-M8×1.0 | M8×1 | 7.00 | 10.00 | 9.80 | 89 | 47 | 40.0 | 21.0 |
| DG-DSA03-M10×1.0 | M10×1 | 9.00 | 12.00 | 12.00 | 102 | 55 | 45.0 | 25.5 |
| DG-DSA03-M12×1.5 | M12×1.5 | 10.50 | 14.00 | 14.00 | 107 | 60 | 45.0 | 30.0 |
| DG-DSA03-M14×1.5 | M14×1.5 | 12.50 | 16.00 | 16.00 | 115 | 65 | 48.0 | 34.5 |
| DG-DSA03-M16×1.5 | M16×1.5 | 14.50 | 18.00 | 18.00 | 123 | 73 | 48.0 | 38.5 |
