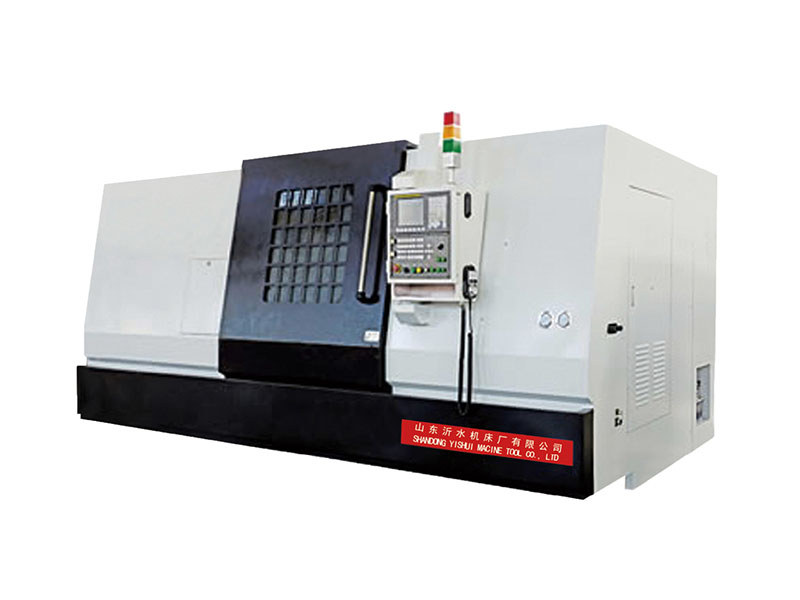

曲軸主軸頸數控車床45°斜導軌

該系列數控曲軸連桿頸車床是專門為車削曲軸連桿軸頸而設計的數控車床，適用于摩托車、汽車、柴油機組、重卡和大型船用曲軸的連桿頸精密車削，以高速，高精密車削而取代了粗磨工序。

施建余 13585010888

龔健峰 13706185509

產品詳情

標準配置

液壓刀塔、液壓卡盤、液壓尾座、自動集中潤滑、冷卻系統、封閉型防護罩

可選配置

西門子、發那科、廣數和凱恩帝等數控系統、動力刀塔、動力刀具、對刀儀

用途

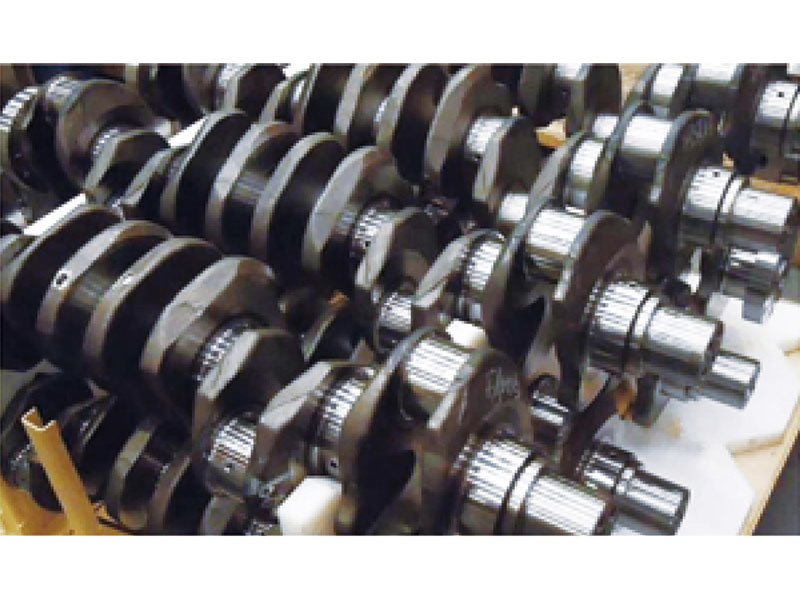

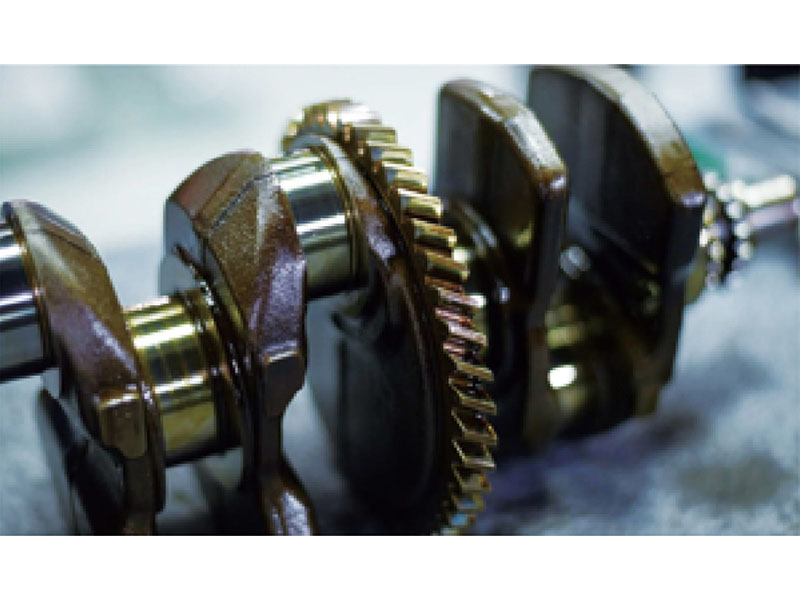

該系列數控曲軸主軸頸數控車床是針對汽車，柴油機組，船用曲軸和凸輪軸的主軸頸而研制的高精度，高效率數控機床。

性能特點

技術參數

主要技術參數		SPECIFICATION	UNIT	CKY4240	CKY4256	CKY4263
加工范圍 Capacity	床身上最大回轉直徑	Swing over bed	mm	400	560	630
	最大切削直徑		mm	300	400	500
	床鞍滑體上最大直徑	Swing over cross slide	mm	260	380	600
	最大工件長度	Distance between centers	mm	500/1000	750/1000/1500	1000/1500/2000
	床身傾斜角度	Slant bed layout angle	°	45	45	45
主軸 Spindle	主軸鼻端型號	Spindle nose type		A2-6	A2-8	A2-8
	主軸孔徑錐度	Spindle bore taper		米制80	米制100	米制100
	主軸孔徑范圍	Spindle bore	mm	72	80	90
	主軸轉速級數	Spindle speed steps	-	無極變速/Stepless	液壓2擋+無極變速/Stepless
	主軸轉速范圍	Spindle speed range	rpm	50-2000	50-1200	50-1000
	液壓卡盤規格	Hydraulic chuck	in	10	12	15
	主軸電機	Main spindle motor	kW	15	18.5	22
副主軸	副主軸移動方式				液壓移動	液壓移動
	副主軸套筒直徑		mm	φ80	--	--
	副主軸套筒行程		mm	80	--	--
	液壓卡盤規格	Hydraulic chuck	in		6	6
中心架	中心架移動方式			--	獨立伺服移動	獨立伺服移動
	中心架夾持范圍		mm	--	φ20-φ110	φ45-φ310
	中心架重復定位精度		mm	--	0.01	0.01
刀架 Turret	刀架類型	Turret/tool post	-	8工位液壓刀塔/Hydraulic turret 12 position	12工位液壓刀塔/Hydraulic turret 12 position
	刀具尺寸	Tool shank size	mm	420	600	650
	鏜刀座孔徑	Boring tool holder size	mm	14-18	16-22	18-32
進給 Feed	X軸行程	X axis travel	mm	245		335
	Z軸行程	Z axis travel	mm
	電機扭矩（X/Z）		Nm	8/12	22/22	22/22
	X軸快速進給速度	X axis rapid traverse	mm/min	20000線軌/Linear guideway	10000硬軌/ Hard guideway	10000硬軌/ Hard guideway
	Z軸快速進給速度	Z axis rapid traverse	mm/min	20000線軌/Linear guideway	10000硬軌/ Hard guideway	10000硬軌/ Hard guideway
	最小設定單位（X/Z）	X/Z axis	mm	0.001	0.001	0.001
排屑器	冷卻泵電機	Coolant pump motor	kW	0.37	0.37	0.37
精度	精車外圓加工精度			IT6	IT6	IT6
精度	精車外圓表面粗糙度		μm	1.6	1.6	1.6
尺寸 Dimension	寬度W×高度H	Width × Height	mm	1800×1800	2050×2300	2050×2300
尺寸 Dimension	長度L（含排屑器）	Length (chip conveyor included)	mm
重量Weight	機器凈重	Net weight	T	4.0/6.5	7.0/8.0	8.0/12.0

主要技術參數		SPECIFICATION	UNIT	CKY4346	CKY4356	CKY4363	CKY4380	CKY43125
加工范圍 Capacity	床身上最大回轉直徑	Swing over bed	mm	460	560	630	800	1250
	最大切削直徑		mm	300	420	600	700	1000
	床鞍滑體上最大直徑	Swing over cross slide	mm	360	360	500	630	800
	加工曲軸拐數			1/2	4/6	4/6	4/6	4/8
	最大工件長度	Distance between centers	mm	750/1000	1000/1500	1000/1500	1500/2000	4000/5000
	床身傾斜角度	Slant bed layout angle	°	45	45	45	45	60
主軸 Spindle	主軸鼻端型號	Spindle nose type		A2-6	A2-8	A2-8	A2-11	A2-15
	主軸孔徑錐度	Spindle bore taper		米制80	米制100	米制100	米制120	米制140
	主軸孔徑范圍	Spindle bore	mm	72	80	90	90	120
	主軸轉速級數	Spindle speed steps	-	同步杠+無極變速/Stepless			同步杠+無極變速/ Stepless	雙主軸同步+無極變速/ Stepless
	主軸轉速范圍	Spindle speed range	rpm	50-800	50-650	50-600	50-600	50-350
	偏心夾具			液壓	液壓/手動	液壓/手動	液壓/手動	液壓/手動
	主軸電機	Main spindle motor	kW	11	18.5	22	30	30
副主軸	副主軸移動方式			拖板掛拉	拖板掛拉	拖板掛拉	拖板掛拉	液壓移動
副主軸	副主軸套筒直徑		mm	160	190	190	190	190
刀架 Turret	刀架類型	Turret/tool post	-	12工位液壓刀塔/Hydraulic turret 12 position			12工位液壓刀塔/Hydraulic turret 12 position
	曲軸刀盤尺寸	Tool shank size	mm	420	600	650	760	1200
	刀盤厚度		mm	14-18	16-22	18-32	18-32	35-45
進給 Feed	X軸行程	X axis travel	mm	200	235	335	400	560
	Z軸行程	Z axis travel	mm	750/1000	1000/1500	1000/1500	1500/2000	4000/5000
	電機扭矩（X/Z）		Nm	8/12	12/22	22/22	22/30	30/36
	X軸快速進給速度	X axis rapid traverse	mm/min	20000線軌/ Linearguideway	10000硬軌/ Hardguideway		10000硬軌/ Hard guideway	10000線軌/ Linear guideway
	Z軸快速進給速度	Z axis rapid traverse	mm/min	20000線軌/ Linearguideway	10000硬軌/ Hardguideway		10000/硬軌/ Hard guideway	10000線軌/ Linear guideway
	最小設定單位（X/Z）	X/Z axis	mm	0.001	0.001	0.001	0.001	0.001
排屑器	冷卻泵電機	Coolant pump motor	kW	0.37	0.37	0.37	0.37	0.37
精度	精車外圓加工精度			IT6	IT6	IT6	IT6	IT6
精度	精車外圓表面粗糙度		μm	1.6	1.6	1.6	1.6	1.6
尺寸 Dimension	寬度W×高度H	Width × Height	mm	1800×1800	2050×2300	2050×2300	2570×2400	2570×2400
尺寸 Dimension	長度L（含排屑器）	Length (chip conveyor included)	mm
重量 Weight	機器凈重	Net weight	T	4.0/6.5	7.0/8.0	8.0/12.0	12.5/16.5	18.0/35.0
