車床特點
獨特的墻板式+動柱式結構，加X向三導軌設計，提供強悍的切削能力，超乎您的期待。
經眾多客戶使用驗證，在剛性、精度、速度、穩定性等方面優于傳統的定柱式結構。
所有結構件經有限元分析，力求結構優化，保證機床在切削狀態下精度的穩定性，機械剛性較傳統設計增加30%。
技術參數
|
項目/規格 |
單位 |
NMK-70S |
NMK-100S |
|
加工能力 |
最大旋徑 |
mm |
Ø800 |
Ø1200 |
|
最大切削直徑 |
mm |
Ø780 |
Ø1000 |
|
主軸 |
主軸鼻端 |
|
A2-8/（選配）A2-11 |
A2-11 |
|
主軸轉速 |
rpm |
2500 |
低速：20-340；高速340-1500 |
|
卡盤外徑 |
inch |
304（12"）/選配150 |
610（24”） |
|
主軸孔徑 |
mm |
Ø86 |
Ø110 |
|
主軸前端軸承內徑 |
mm |
Ø130/選配Ø150 |
Ø200 |
|
主軸馬達（連續/30分） |
kW |
15/18.5/22 |
18.5/22 |
|
主軸扭矩 |
Nm |
3571590可1:2降速 |
3663/373 |
|
刀塔 |
刀具容量 |
pc |
E型8/12 A型6排刀/選配動力刀塔 |
E型10/12排刀/選配動力刀塔 |
|
外徑刀柄 |
mm |
32 |
32 |
|
內徑刀柄 |
mm |
Ø50 |
Ø50 |
|
行程 |
X軸行程 |
mm |
440 |
730 |
|
Z軸行程 |
mm |
700 |
815 |
|
快速進給 |
X/Z軸快速進給 |
m/min |
20/20 |
20/20 |
|
X/Z軸伺服馬達 |
kW |
3/3 |
4/4 |
|
液壓單元 |
油壓箱容量 |
L |
70 |
70 |
|
油壓馬達 |
kW |
2.2 |
2.2 |
|
雙段壓力 |
|
選配 |
選配 |
|
冷切水單元 |
冷切水箱容量 |
L |
250 |
300 |
|
冷切水馬達 |
kW |
0.75 |
0.75 |
|
沖水馬達 |
kW |
1.1 |
1.1 |
|
精度 |
重復定位精度 |
mm |
0.004 |
0.004 |
|
定位精度 |
mm |
0.008 |
0.008 |
|
機床外形 |
長×寬×高 |
mm |
1800×4500×3200 |
2750*5200*4700 |
|
重量 |
kg |
7800 |
16500 |
注：技術參數如有變動恕不另行通知
|
|
|
|
|
|
|
|
|
|
 |
|

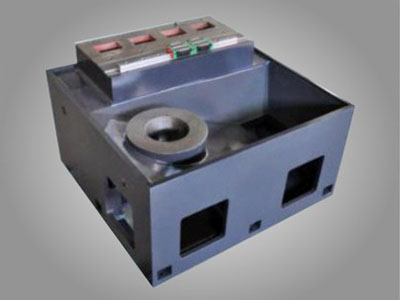

底座采箱型結構，厚肋壁及多層肋壁設計，可使熱變形減至最低，能承受靜、動態扭曲及變形應力，確保床身高剛性和高穩定性。 |
|
|
 |
|

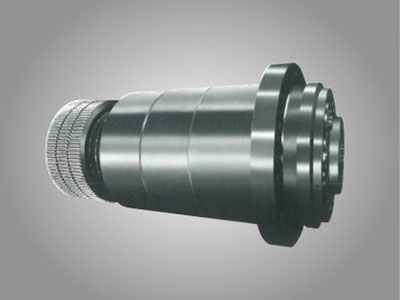

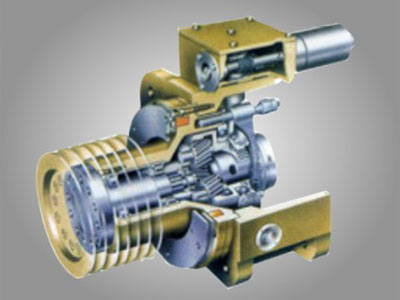

臺灣產集成式整體主軸，同時滿足機床高剛性、高轉速和高精度的要求。主軸內部迷宮式設計，有效防止切屑油和異物進入，增加主軸穩定性，保證軸承使用壽命。 |
|
|
|
|
|
|
|
|
|
|
|
 |
|

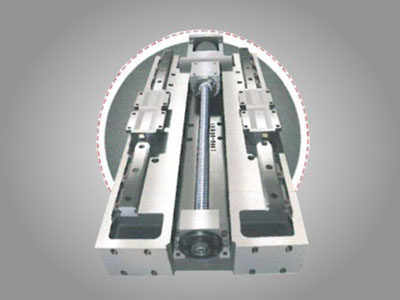

兩軸采用臺灣產重載荷滾柱直線導軌+C3級高速靜音精密滾珠絲杠的結構形式，具有摩擦阻力小、承載能力強、重復定位精度高的特點。
兩軸伺服傳動系統采用絲杠預拉伸結構，有效地抵消了由于絲杠溫升產生熱膨脹使得機床具備穩定的精度。 |
|
|
 |
|
采用進口重載荷滾柱直線導軌，承載大，精度高，兼具重切削硬軌的剛性和線軌快速移動、低磨損，適合重切削、高速切削。 |
|
|
|
|
|
|
|
|
|
|
|
 |
|
高剛性結構結合精密滾柱線軌，可保持長期重切屑下的加工精度，并且具有較為耐用的刀具使用壽命。

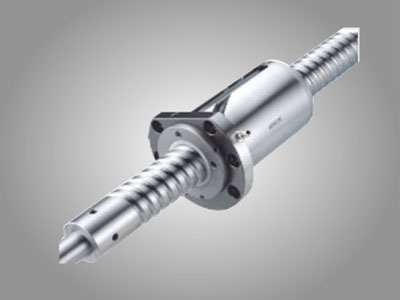

X/Z軸采用高精度滾珠絲杠和絲杠專用軸承，精度保持性好。 |
|
|
 |
|

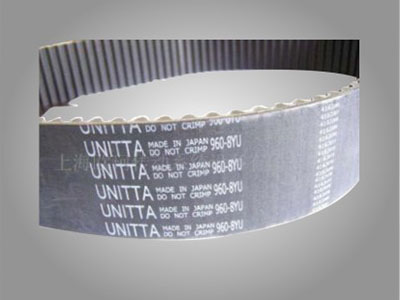

精選日本優尼塔UNITTA8YU同步帶，傳動平穩，效率高，軸承負載小。 |
|
|
|
|
|
|
|
|
|
|
|
 |
|
可選FANUC ai 30或FANUC ai IP 30廣域馬達驅動主軸系統。 |
|
|
|
|
|
|

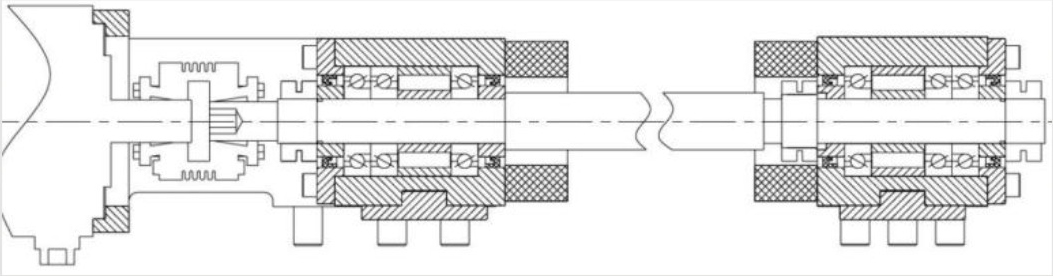

絲杠預拉伸結構示意圖
采用FANUC βi IP 30/8000廣域馬達驅動主軸系統，提供2倍于一般馬達之高扭矩值，能在較低速作業區間提供重切屑能力。
低重心結構設計與可90°旋轉的系統控制面板，提供您上下料工件極佳的便利和人性化的操作介面。
全防護鈑金將車削鐵屑和冷切液隔離在機床內，提供您安全干凈的工作環境。
超精簡的占地面積，搭配后出式排屑機，不僅提高您廠房的空間利用率，且方便您規劃鐵屑輸送系統。

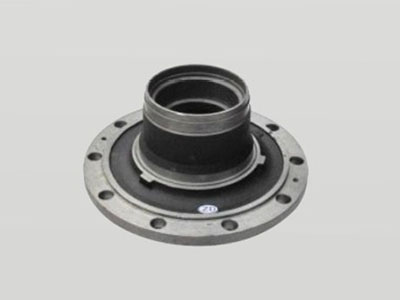

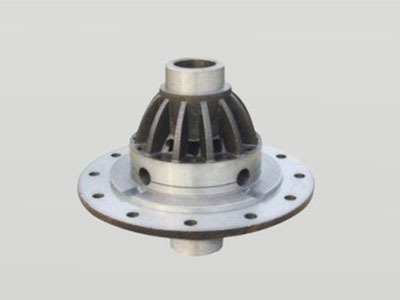

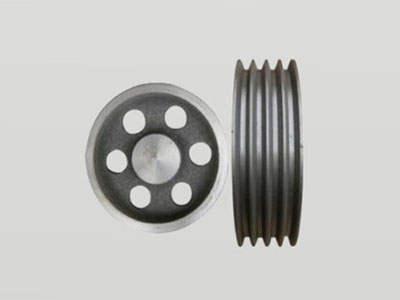

產品加工
