數控管螺紋車床QK13系列（755導軌）

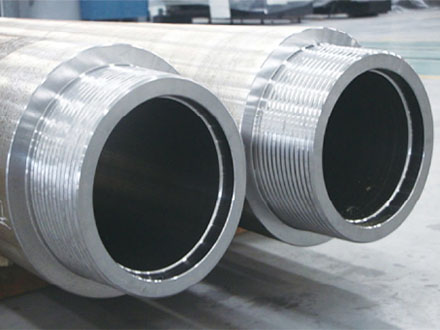

本系列重型數控管螺紋車床主要用于加工大型管道工件的內外螺紋，同時具備普通數控車床的功能，可對軸類和盤類等工件進行外圓、內孔和端面的加工；該系列機床較廣的應用于石油行業對鉆桿、接頭、套管等工件的加工和修復，同時也可應用于地質勘探、礦產開采、化工冶煉、管網建設、機械制造和船舶建造等行業。

施建余 13585010888

龔健峰 13706185509

產品詳情

標準配置

四工位電動刀架、自動集中潤滑、冷卻系統、半封閉防護罩

用途

性能特點

優良高強度鑄鐵鑄造整體床身剛性好、精度高
導軌表面經超音頻淬火處理，硬度高、壽命長
拖板采用導軌面貼塑工藝，耐磨性好、精度高
主軸孔徑大、通過性高、雙卡盤工件夾持穩定

可選配置

西門子、發那科、廣數和凱恩帝等數控系統、臥式刀塔、全封閉防護罩

技術參數

主要技術參數		SPECIFICATION	UNIT	QK1327	QK1332	QK1338
加工范圍 Capacity	床身上最大回轉直徑	Swing over bed	mm	1000	1000	1000
	橫滑板上最大回轉直徑	Swing over cross slide	mm	610	610	610
	最大工件長度	Distance between centers	mm	1500-6000	1500-6000	1500-6000
	加工管螺紋直徑范圍	Pipe threading range	mm	130-270	190-320	190-380
	床身導軌寬度	Guideway width	mm	755	755	755
	床身承重范圍	Max. load capacity	T	6	6	6
主軸 Spindle	主軸孔徑范圍	Spindle bore	mm	280	330	390
	主軸轉速級數	Spindle speed steps	-	4檔變頻/VF.4steps	3檔變頻/VF.3steps	3檔變頻/VF.3steps
	主軸轉速范圍	Spindle speed range	rpm	10-320	10-280	8-205
	卡盤規格	Chuck	mm	φ800手動四爪/4-jaw electric	φ780電動四爪/4-jaw electric	φ850電動四爪/4-jaw manual
刀架 Turret	刀架類型	Turret/tool post	-	4工位電動刀架/NC turret 4 position
刀架 Turret	刀具尺寸	Tool shank size	mm	40×40	40×40	40×40
進給 Feed	X軸行程	X axis travel	mm	520	520	520
	Z軸行程	Z axis travel	mm	500-6000	500-6000	500-6000
	X軸快速進給速度	X axis rapid traverse	mm/min	4000	4000	4000
	Z軸快速進給速度	Z axis rapid traverse	mm/min	6000	6000	6000
尾座 Tailstock	尾座套筒直徑	Tailstock quill diameter	mm	φ160	φ160	φ160
	尾座套筒錐度	Tailstock quill taper	-	MT6	MT6	MT6
	尾座套筒行程	Tailstock quill travel	mm	300	300	300
電機 Motor	主軸電機	Main spindle motor	kW	22	22	22
電機 Motor	冷卻泵電機	Coolant pump motor	kW	0.25	0.25	0.25
尺寸 Dimension	寬度W×高度H	Width × Height	mm	2050×2050	2080×2080	2220×2120
尺寸 Dimension	長度L	Length	mm	4950/9450	5000/9500	5000/9500
重量 Weight	機器凈重	Net weight	T	10.5/15.6	11.5/15.9	12.0/16.4
敬請注意：床身長度等可根據客戶的實際需要進行定制，床身較長的重型管螺紋車床可根據客戶要求定制加長床身簡易防護的大型簡易數控管螺紋車床。 Please note: machine bed length can customize according to real work demand, extra-long bed heavy duty lathe can customize simplified CNC pipe threading lathe without protective cover.

主要技術參數		SPECIFICATION	UNIT	QK1343	OK1350	QK1363
加工范圍 Capacity	床身上最大回轉直徑	Swing over bed	mm	1000	1200	1500
	橫滑板上最大回轉直徑	Swing over cross slide	mm	610	710	900
	最大工件長度	Distance between centers	mm	1500/3000	1500/3000	1500/3000
	加工管螺紋直徑范圍	Pipe threading range	mm	270-430	330-510	330-630
	床身導軌寬度	Guideway width	mm	755	765	1100
	床身承重范圍	Max. load capacity	T	6	6	10
主軸 Spindle	主軸孔徑范圍	Spindle bore	mm	440	520	640
	主軸轉速級數	Spindle speed steps	-	3檔變頻/VF.3steps	3檔變頻/VF.3steps	3檔變頻VF.3steps
	主軸轉速范圍	Spindle speed range	rpm	10-210	10-200	1-170
	卡盤規格	Chuck	mm	φ1000電動四爪/4-jaw electric		φ1250手動四爪/4-jaw manual
刀架 Turret	刀架類型	Turret/tool post	-	4工位電動刀架/NC turret 4 position
刀架 Turret	刀具尺寸	Tool shank size	mm	40×40	50×50	50×50
進給 Feed	X軸行程	X axis travel	mm	520	520	750
	Z軸行程	Z axis travel	mm	1250/2750	1250/2750	1250/2750
	X軸快速進給速度	X axis rapid traverse	mm/min	4000	4000	4000
	Z軸快速進給速度	Z axis rapid traverse	mm/min	6000	6000	6000
尾座 Tailstock	尾座套筒直徑	Tailstock quill diameter	mm	φ160	φ160	φ260(回轉套筒)
	尾座套筒錐度	Tailstock quill taper	-	MT6	MT6	Metric80
	尾座套筒行程	Tailstock quill travel	mm	300	300	300
電機 Motor	主軸電機	Main spindle motor	kW	22	22	37
電機 Motor	冷卻泵電機	Coolant pump motor	kW	0.25	0.25	0.25
尺寸 Dimension	寬度W×高度H	Width × Height	mm	2220×2120	2300×2200	2500×2500
尺寸 Dimension	長度L	Length	mm	5000/6500	5000/6500	5600/7100
重量 Weight	機器凈重	Net weight	T	13.0/14.0	15.0/16.0	18.0/19.3
敬請注意：床身長度等可根據客戶的實際需要進行定制，床身較長的重型管螺紋車床可根據客戶要求定制加長床身簡易防護的大型簡易數控管螺紋車床。 Please note: machine bed length can customize according to real work demand, extra-long bed heavy duty lathe can customize simplified CNC pipe threading lathe without protective cover.
