數控車床CK系列（400/460導軌）

本系列數控車床為經濟型輕型數控加工機床，是通過數控系統進行控制的自動化金屬加工設備，可進行輕型工件的半精加工及精加工，具有編程簡單、結構可靠、操作方便和自動化程度高等特點，適用于車削各種內外圓柱面、圓錐面、圓弧面及其它旋轉面，并用于車削各種螺紋，是機加工領域常用的數控加工設備。

施建余 13585010888

龔健峰 13706185509

產品詳情

標準配置

四工位電動刀架、三爪卡盤、手動尾座、自動集中潤滑、冷卻系統、半封閉防護罩

可選配置

西門子、發那科、廣數和凱恩帝等數控系統、臥式或動力刀塔、氣動或液壓卡盤、液壓尾座、全封閉防護罩

用途

產品特點

該型號數控車床采用雙山導軌，具有較高的加工穩定性
機床釆用中置絲杠的新型結構，以提高機器的加工精度

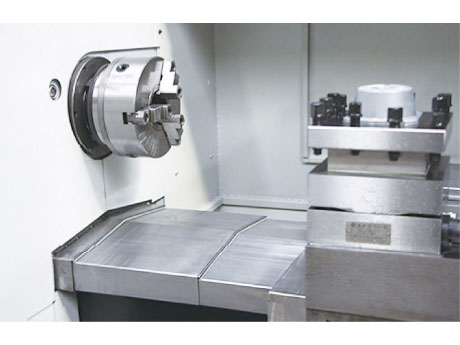

機床導軌采用前部全防護結構，以保證絲杠及導軌安全

性能特點

樹脂砂工藝鑄造整體床身，經時效處理，外形美觀、剛性好、精度高
導軌表面經超音頻淬火處理，有極高的精度保持性，硬度高、壽命長
采用高品質刮屑板防導軌刮傷，導軌面使用貼塑，耐磨性好、精度高

技術參數

主要技術參數		SPECIFICATION	UNIT	CK6150			CK6156
主要技術參數		SPECIFICATION	UNIT	手動換擋Manual	手動換擋Manual	手動換擋Manual	手動換擋Manual
加工范圍 Capacity	床身上最大回轉直徑	Swing over bed	mm	500	500	500	560
	橫滑板上最大回轉直徑	Swing over cross slide	mm	270	270	270	300
	最大工件長度	Distance between centers	mm	1000/1500/2000/3000	1000/1500/2000/3000	1000/1500/2000/3000	1000/1500
	床身導軌寬度	Guideway width	mm	400	400	400	460
	床身承重范圍	Max load capacity	T	1	1	1	2
主軸 Spindle	主軸孔徑范圍	Spindle bore	mm	82	105	160	82
	主軸孔徑錐度	Spindle bore taper	-	Metic φ90/MT5	-	-	Metric φ90/MT5
	主軸鼻端型號	Spindle nose type	-	C8	-	-	C8
	主軸轉速級數	Spindle speed steps	-	3檔變頻/VF.3sleps	3檔變頻/VF.3sleps	3檔變頻/VF.3sleps	3檔變頻VF.3 sleps
	主軸轉速范圍	spindle speed range	rpm	80-1500	70-1000	70-700	80-1400
	卡盤規格	Chuck	mm	φ250 3-jaw maua	φ325 3-jaw manual	φ400 3-awmanua	φ250 3-jawmanual

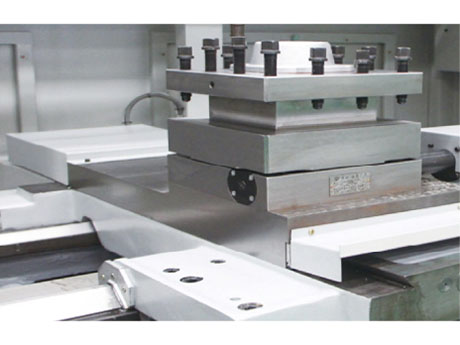

刀架 Turret	刀架類型	Turret/tool post	-	4工位電動刀架/ NC turret 4 postion	4工位電動刀架/ NC turret 4 position	4工位電動刀架/ NC turret 4 position	4工位電動刀架/ NC turret 4 postion
刀架 Turret	刀具尺寸	Tool shank size	mm	25×25	25×25	25×25	25×25
進給 Feed	X軸行程	X axis travel	mm	270	270	270	320
	Z軌行程	Z axis travel	mm	750/1250/1750/2750	750/1250/1750/2750	750/1250/1750/2750	750/1250/1750/2750
	X軸快速進給速度	X axis rapid traverse	mm/min	4000	4000	4000	6000
	Z軸快速進給速度	Z axis rapid traverse	mm/min	6000	6000	6000	8000

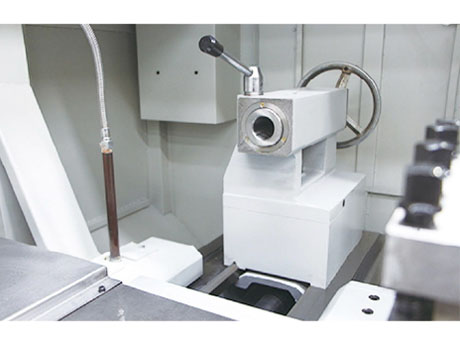

尾座 Tailstock	尾座套筒直徑	Tailstock quill diameter	mm	φ75	075	φ75	675
	尾座套筒錐度	Tailstock quill taper	-	MT5	MT5	MT5	MT5
	尾座套筒行程	Tailstock quill travel	mm	150	150	150	150
電機 Motor	主軸電機	Main spindle motor	kW	7.5	7.5	7.5	7.5
電機 Motor	冷卻泵電機	Coolant pump motor	kW	0.25	0.25	0.25	0.25
尺寸 Dimension	寬度W×高度H	Width× Height	mm	1600×1600	1650×1700	1650×1700	1750×1850
尺寸 Dimension	長度L	Length	mm	2700/3200/3700/4700	2700/3200/3700/4950	2700/3200/3700/4950	3000/3500
重量 Weight	機器凈重	Net weight	T	2.7/3.0/3.4/4.2	2.7/3.0/3.4/4.2	2.7/3.0/3.4/4.2	3.1/3.4
敬請注意：床身回轉直徑、床身長度等可根據客戶的實際需要進行定制；數控車床可以定制實現C軸分度功能的全伺服主軸直拉結構的車削中心（車銑復合）。 Please note: swing diameter and bed length can customize according to real work demand, machine can choose servo motor direct driving structure turning center with C axis.
