| 主要技術參數 | SPECIFICATION | UNIT | CK6163 | CKQ6180（550） | CK6180（600） | CKQ61100 | |||||
|
手動換擋 Manua |
液壓換擋 HyD |
手動換擋 Manual |
液壓換擋 HYD |
手動換擋 Manus |
液壓換擋 HYD |
手動換擋 Manual |
液壓換擋 HYD |
||||
|
加工范圍 Capacity |
床身上最大回轉直徑 | Swing over bed | mm | 630 | 800 | 800 | 1000 | ||||
| 橫滑板上最大回轉直徑 | Swing over cross slide | mm | 340 | 520 | 480 | 680 | |||||
| 最大工件長度 | Distance between centers | mm | 1000-10000 | 1000-10000 | 1000-10000 | 1000-10000 | |||||
| 床身導軌寬度 | Guideway width | mm | 550 | 550 | 600 | 600 | |||||
| 床身承重范圍 | Max load capacity | T | 3 | 4 | 4 | ||||||
|
主軸 Spindle |
主軸孔徑范圍 | Spindle bore | mm | 105 | 105 | 105 | 105 | ||||
| 主軸孔徑錐度 | Spindle bore taper | - | Metricφ120/MT6 | Metric φ120MT6 | Metric φ120/MT6 | Metric φ120/MT6 | |||||
| 主軸鼻端型號 | Spindlo nose type | - | C11 | C11 | C11 | C11 | |||||
| 主軸轉速級數 | Spindle speed steps | - |
3檔變頻 VF.3 steps |
4檔液壓 HYD.4 steps |
3檔變頻/ VF.3 steps |
4檔液壓/ HYD.4 steps |
3檔變頻/ VF.3steps |
4檔液壓/ HYD.4 steps |
3檔變頻/ VF.3steps |
4檔液壓/ HYD.4steps |
|
| 主軸轉速范圍 | Spindle speed range | rpm | 20-1000 | 17-1000 | 20-800 | 17-800 | 20-800 | 17-800 | 20-800 | 17-800 | |

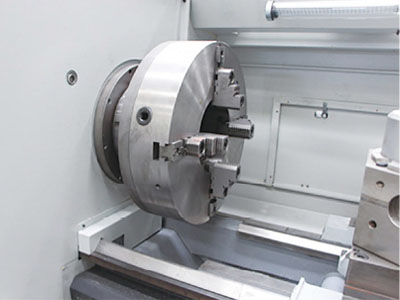

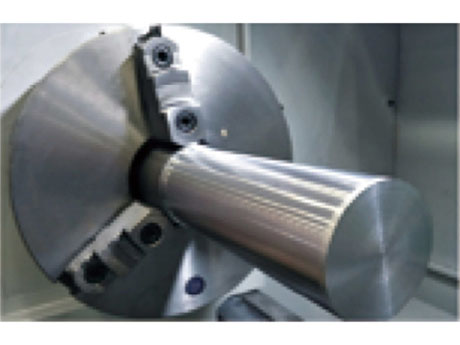

| 卡盤規格 | Chuck | mm |
φ315手動三爪/ φ315 3-jaw manual |
φ315手動三爪/ φ315 3-jaw manual |
φ400手動三爪/ φ400 3-jaw manual |
φ400手動三爪/ φ400 3-jaw manual |
|||||
|
刀架 Turret |

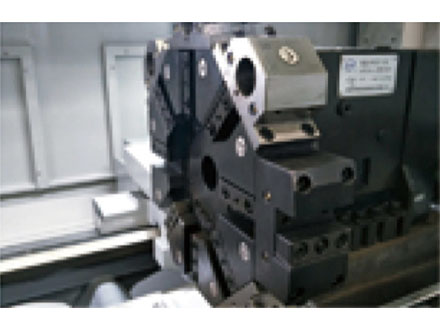

刀架類型 | Turret/tool post | - |
4工位電動刀架/ NC turet 4 position |
4工位電動刀架/ NC turret 4 position |
4工位電動刀架/ NC turret 4 position |
4工位電動刀架/ NC turret 4 position |
||||
| 刀具尺寸 | Tool shank size | mm | 32×32 | 32×32 | 40×40 | 40×40 | |||||
|
進給 Feed |
X軸行程 | X axis travel | mm | 320 | 420 | 420 | 520 | ||||
| Z軸行程 | Z axis travel | mm | 850-9850 | 850-9850 | 850-9850 | 850-9850 | |||||
| X軸快速進給速度 | X axis rapid traverse | mm/min | 4000 | 4000 | 4000 | 4000 | |||||
| Z軸快速進給速度 | Z axis rapid traverse | mm/min | 6000 | 6000 | 6000 | 6000 | |||||
|
尾座 Tailstock |
尾座套筒直徑 | Tailstock quill diameter | mm | φ100 | φ100 | φ120 | φ120 | ||||
| 尾座套筒錐度 | Tailstock quill taper | - | MT6 | MT6 | MT6 | MT6 | |||||
| 尾座套簡行程 | Tailstock quill travel | mm | 250 | 250 | 250 | 250 | |||||
|
電機 Motor |
主軸電機 | Main spindle motor | kW | 11 | 11 | 15 | 15 | ||||
| 冷卻泵電機 | Coolant pump motor | KW | 0.25 | 0.25 | 0.25 | 0.25 | |||||
|
尺寸 Dimension |
寬度W ×高度H | Width × Height | mm | 1750×1850 | 1850×1900 | 1950×1900 | 2100×2150 | ||||
| 長度 L | Length | mm | 3200-13200 | 3200-13200 | 3500-12500 | 3500-12500 | |||||
|
重量 Weight |
機器凈重 | Net weight | T | 4-10 | 4.5-10 5 | 5-11 | 5.5-11.5 | ||||
|
敬請注意：床身回轉直徑、床身長度等可根據客戶的實際需要進行定制；數控車床可以定制實現C軸分度功能的全伺服主軸直拉結構的車削中心（車銑復合）。 Plase note: swing diameter and bed length can customize according to real work dermand, machine can choose servo motor direct driving structure turning center with C axis. |
|||||||||||
